以太坊 Engine API：可视化执行层和共识层之间通信流程

danielrachi
发布于 2025-08-03 12:10
阅读 1756

本文深入探讨了以太坊节点执行层和共识层之间通信的关键接口——Engine API。文章详细解释了Engine API的主要流程，包括节点启动、区块构建和区块验证，并分析了每个流程中可能出现的错误情况，以及相应的处理方式。此外，还讨论了浅状态客户端的特殊情况以及验证器节点的生命周期。

Engine API 是一个接口，允许以太坊节点的执行层和共识层之间进行通信。自从合并以来，这个 API 已经成为以太坊架构中至关重要的一部分。它协调重要的任务，例如区块验证和区块提议。

尽管它很重要，但在学习 Engine API 时，除了 [Engine API 规范](https://github.com/ethereum/execution-apis/blob/main/src/engine) 之外，很难找到其他资源。

仅仅通过阅读规范来理解 API 是一项具有挑战性的任务。因此，在本文中，我将解释 Engine API 中最重要的流程。我将指出这些流程可能失败的地方，规范中如何规定它们，以及它们如何组合在一起。

**本文** 是我的 [EPF 项目](https://learnblockchain.cn/article/14893) 的一部分。

## 考虑事项

- 这是基于 [上海规范](https://github.com/ethereum/execution-apis/blob/main/src/engine/shanghai.md) 的。
- 验证器软件被视为共识层客户端的一部分。
- 这里的每个流程都假定验证器在本地构建区块。
- 如果你只想要渲染后的图表，可以在 [这里](https://github.com/danielrachi/diagrams/tree/main/rendered/engine-api/sequence-diagrams) 找到它们。

## 接口函数汇总

以下是我们将在整个过程中遇到的函数的简要说明：

- `engine_exchangeCapabilities`：用于交换每个客户端支持的 Engine API 方法。
- `engine_forkchoiceUpdatedV2`：更新执行层客户端的 fork choice。也用于启动 payload 构建过程。
- `engine_getPayloadV2`：用于从过去的 `engine_forkchoiceUpdatedV2` 调用中启动的构建过程中检索 `execution_payload`。
- `engine_newPayloadV2`：共识层客户端使用它来将 `execution_payload` 发送到执行层客户端以进行验证。

## 节点启动

当你运行命令来启动信标节点时，会调用 [两个 Engine API 端点](https://hackmd.io/@danielrachi/S1u2Veflp)：`engine_exchangeCapabilities` 和 `engine_forkchoiceUpdatedV2`。

理想情况下，_执行层客户端_ (EL) 和 _共识层客户端_ (CL) 之间的通信如下：

```mermaid
sequenceDiagram
Title: Node Startup, Success
CL -> EL: engine_exchangeCapabilities(engine methods supported by CL)
EL --> CL: engine methods supported by EL
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
EL --> CL: {payloadStatus: {status: VALID, ...}, payloadId: null}

```

**请注意** `engine_forkchoiceUpdatedV2` 的第二个参数是如何为空的。这告诉 EL 不要启动 payload 构建过程。

### EL 正在同步

无法保证两个客户端会同时完成同步。因此，当 EL 仍在同步时，CL 可能会调用一个端点，这会导致以下情况：

```mermaid
sequenceDiagram
Title: Node Startup, EL is Syncing
CL -> EL: engine_exchangeCapabilities(engine methods supported by CL)
EL --> CL: engine methods supported by EL
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
Note over EL: I don't have all the necessary data available
EL --> CL: {payloadStatus: {status: SYNCING, ...}, payloadId: null}

```

## 区块构建

当选择一个验证器来提议一个区块时，两个客户端之间的理想通信如下：

```mermaid
sequenceDiagram
Title: Block Building, Success
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to  execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
EL --> CL: {payloadStatus: {status: VALID, ...}, payloadId: buildProcessId}
Note over EL: Build execution_payload
CL -> EL: engine_getPayloadV2(PayloadId)
EL --> CL: {executionPayload, blockValue}
Note over CL: Put the ExecutionPayload on the BeaconBlock
Note over CL: Compute state_root
Note over CL: Propagate block

```

**请注意**，这次在调用 `engine_forkChoiceUpdatedV2` 时，将 `PayloadAttribues` 作为第二个参数传递。然后，`payloadId` 是响应的一部分，并且 payload 构建过程开始。

让我们看看这个过程如何失败。

### `engine_forkchoiceUpdatedV2` 失败

#### `forkchoiceState.headBlockHash` 引用的 payload 无效

`forkchoiceState` 结构体有一个名为 `headBlockHash` 的字段。在更新其 fork choice 之前，EL 必须检查 `headBlockHash` 引用的 payload 是否有效。 定义 payload 有效性的过程在 Engine API Paris 规范 [这里](https://github.com/ethereum/execution-apis/blob/main/src/engine/paris.md#payload-validation) 中定义。

如果此过程得出结论，引用的 payload 无效，则会发生以下情况：

```mermaid
sequenceDiagram
Title: Block building fails, INVALID payload
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: Start payload validation process
Note over EL: Payload is invalid
EL --> CL: {payloadStatus: {status: INVALID, ...}, payloadId: null}

```

#### 无效的 `PayloadAttributes`

与 `ForkChoiceState` 需要满足某些条件才能被认为是有效的一样，`PayloadAttributes` 必须满足一些要求才能有效。

来自 [`engine_forkchoiceUpdatedV1` 规范](https://github.com/ethereum/execution-apis/blob/main/src/engine/paris.md#specification-1) 的第 7 点：

> 客户端软件必须确保 `payloadAttributes.timestamp ` 大于 `forkchoiceState.headBlockHash` 引用的区块的时间戳。如果未满足此条件，客户端软件必须以 `-38003: Invalid payload attributes` 响应，并且不得开始 payload 构建过程。在这种情况下，`forkchoiceState` 更新不得回滚。

```mermaid
sequenceDiagram
Title: Block Building Fails, Invalid PayloadAttributes
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: PayloadAttributes is not valid
EL --> CL: -38003: Invalid payload attributes

```

#### 错误的 `PayloadAttributes` 版本

除了有效之外，`PayloadAttributes` 需要是正确的版本。

来自 [`engine_forkchoiceUpdatedV2`](https://github.com/ethereum/execution-apis/blob/main/src/engine/shanghai.md#engine_forkchoiceupdatedv2) 规范：

> - `PayloadAttributesV1` 必须用于构建时间戳值低于上海时间戳的 payload，
> - `PayloadAttributesV2` 必须用于构建时间戳值大于或等于上海时间戳的 payload，
> - 如果在方法调用中使用了错误的结构版本，客户端软件必须返回 `-32602: Invalid params` 错误。

如果此检查失败，则会发生以下情况：

```mermaid
sequenceDiagram
Title: Block Building Fails, Wrong PayloadAttributes Version
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to  execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: Wrong PayloadAttributes version
EL --> CL: -32602: Invalid params

```

#### `ForkChoiceState` 无效

作为 FCU 调用参数传递的 `ForkChoiceState` 需要满足某些条件才能被认为是有效的。 这些条件在 [`engine_forkchoiceupdatedV1`](https://github.com/ethereum/execution-apis/blob/main/src/engine/paris.md#specification-1) 规范的第 6 点中说明：

> 如果 `forkchoiceState.headBlockHash` 引用的 payload 是 `VALID`，并且 `forkchoiceState.finalizedBlockHash` 或 `forkchoiceState.safeBlockHash` 引用的 payload 不属于 `forkchoiceState.headBlockHash` 定义的链，则客户端软件必须返回 `-38002: Invalid forkchoice` 状态错误。

```mermaid
sequenceDiagram
Title: Block Building Fails, Invalid ForkChoiceState
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: ForkChoiceState is not valid
EL --> CL: -38002: Invalid forkchoice state

```

#### EL 正在同步

与 [节点启动](#EL-is-syncing) 中相同。

```mermaid
sequenceDiagram
Title: Block Building Fails, EL is Syncing
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: I don't have all the necessary data available
EL --> CL: {payloadStatus: {status: SYNCING, ...}, payloadId: null}

```

### `getPayloadV2` 失败

在成功的 FCU 调用之后，EL 开始构建 payload 并将 `PayloadId` 返回给 CL。然后，CL 可以使用此 `PayloadId` 来请求 payload。 当然，如果 CL 调用尝试使用错误的 ID 检索 payload，则 EL 会返回错误。

```mermaid
sequenceDiagram
Title: Block Building Fails, Unknown Payload
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
EL --> CL: {payloadStatus: {status: VALID, ...}, payloadId: buildProcessId}
Note over EL: Build \n execution_payload
CL -> EL: engine_getPayloadV2(PayloadId)
Note over EL: There is no build \n process with that ID
EL --> CL: -38001: Unknown payload

```

## 区块验证

**在本节中**，对 `engine_forkChoiceUpdatedV2` 的调用不像其他流程中那样明确。请记住，节点应在每个 slot 开始时运行 FCU。因此，此处的任何流程都假定 EL 在最新的 fork choice 上运行。

如果一切顺利，节点会确定一个区块是 **有效、无效或已接受**。

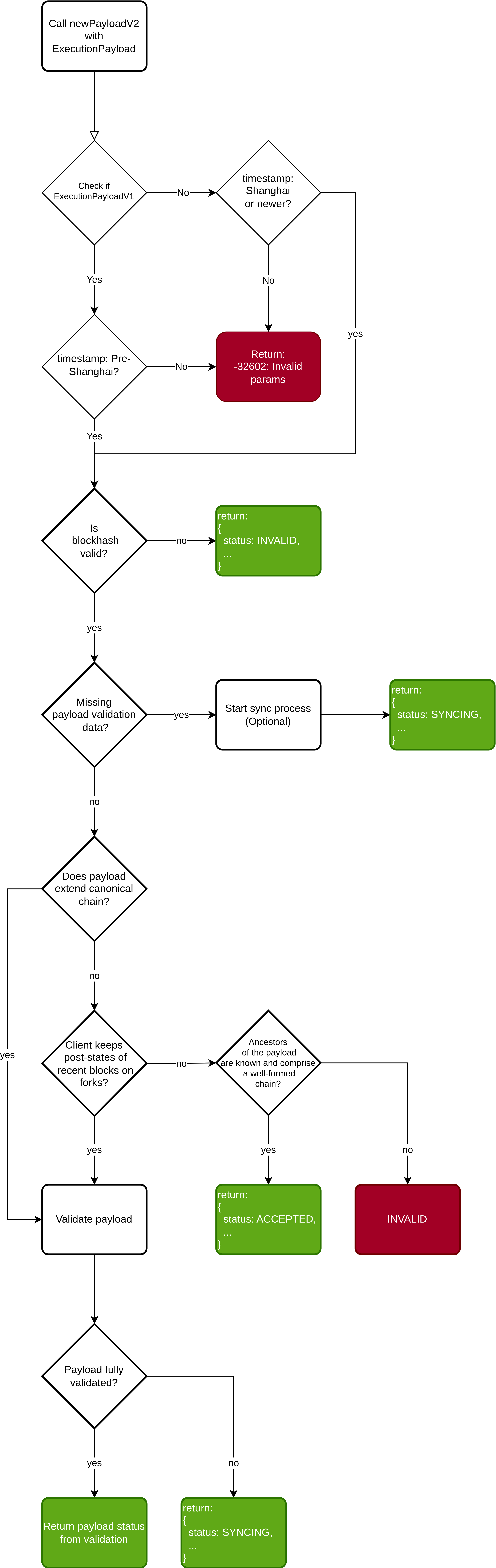

![newPayloadV2.png](https://img.learnblockchain.cn/attachments/2025/08/cND435bj688ed7d60284d.png)

我制作了一个 [流程图](https://github.com/danielrachi/diagrams/blob/main/rendered/engine-api/newPayloadV2.png) , 如上图，解释了 EL 如何处理 `engine_newPayloadV2`。

### VALID

正如 [`engine_newPayloadV1`](https://github.com/ethereum/execution-apis/blob/main/src/engine/paris.md#specification) 规范所说（这部分对于 `newPayloadV2` 保持不变）：

> 客户端软件必须以下列方式响应此方法调用：
>
> …
>
> - 如果在处理调用时已完全验证了 payload，则使用从 payload 验证过程中获得的 payload 状态

因此，对于 `newPayloadV2` 返回 **VALID**，被验证的 payload 必须在到达 [验证过程](https://github.com/ethereum/execution-apis/blob/main/src/engine/paris.md#payload-validation) 之前通过所有检查， 然后在验证过程中必须被认为是有效的。

```mermaid
sequenceDiagram
Title: Block Validation, VALID
Note over CL: Receive new beacon block
Note over CL: Extract ExecutionPayload \n from block
CL -> EL: engine_newPayloadV2(ExecutionPayload)
Note over EL: All requirements are \n met and the payload is \n considered valid
EL --> CL: {status: VALID, ...}

```

### INVALID

对于 `engine_newPayloadV2` 返回 invalid，可能会发生两件事：

- `blockHash` 无效，如 [`newPayloadV1`](https://github.com/ethereum/execution-apis/blob/main/src/engine/paris.md#specification) 规范的 (1) 中定义的那样。（在 [`newPayloadV2`](https://github.com/ethereum/execution-apis/blob/main/src/engine/shanghai.md#response) 的规范中，声明 `INVALID_BLOCK_HASH` 状态值被 `INVALID` 取代。）
- [验证过程](https://github.com/ethereum/execution-apis/blob/main/src/engine/paris.md#payload-validation) 得出结论，payload 无效。

```mermaid
sequenceDiagram
title: Block Validation, INVALID
Note over CL: Receive new beacon \n block
Note over CL: Extract \n ExecutionPayload \n from block
CL -> EL: engine_newPayloadV2(ExecutionPayload)
Note over EL: BlockHash is invalid \n OR \n validation process concludes \n payload is invalid
EL --> CL: {status: INVALID, ...}
```

### SYNCING

与 [节点启动](#EL-is-syncing) 和 [区块构建](#EL-is-syncing1) 中相同。

```mermaid
sequenceDiagram
Title: Block Validation Failed, Syncing EL
Note over CL: Receive new beacon \n block
Note over CL: Extract \n ExecutionPayload \n from block
CL -> EL: engine_newPayloadV2(ExecutionPayload)
Note over EL: I don't have all the \n necessary data available
EL --> CL: {status: SYNCING, ...}
```

### Shallow State 客户端

这种类型的客户端仅保存一个版本的世界状态：规范链头部之后的 post-state 。 Erigon 是这种客户端的一个例子。

假设其中一个客户端正在运行链 A 并在 FCU 调用中获取链 B。 他们只会知道链 A 的状态，并且必须验证链 B 上的所有区块，然后才能完全验证。

在这种情况下，响应将为 VALID 或 INVALID。

```mermaid
sequenceDiagram
Title: Block Validation, Shallow State Client
Participant CL
Participant EL (shallow)
Note over EL (shallow): Last FCU nominated \n a non-canonical chain \n (chain B)
Note over CL, EL (shallow): Validate all blocks on Chain B
Note over CL: Receive new beacon \n block
Note over CL: Extract \n ExecutionPayload \n from block
CL -> EL (shallow): engine_newPayloadV2(ExecutionPayload)
EL (shallow) --> CL: {status: VALID, ...} OR {status: INVALID, ...}
```

#### ACCEPTED

这是 shallow-state 客户端收到非规范区块的情况。

在前面的示例中，这将意味着当它在运行链 A 时，它会获得链 B 的区块（在 FCU 调用之前）。

```mermaid
sequenceDiagram
Title: Block Validation, ACCEPTED
Participant CL
Participant EL (shallow)
Note over CL: Receive new beacon  block
Note over CL: Extract ExecutionPayload from block
CL -> EL (shallow): engine_newPayloadV2(ExecutionPayload)
Note over EL (shallow): Payload is \n non-canonical
EL (shallow) --> CL: {status: ACCEPTED, ...}

```

### 验证失败

在这种情况下，此过程可能会失败。

#### 错误的 `ExecutionPayload` 版本

非常类似于在 [区块构建](#Wrong-PayloadAttributes-version) 中使用错误的 `PayloadAttributes` 版本引起的错误。 我们尝试验证的 `ExecutionPayload` 的版本必须与上海时间戳一致。

> - 如果时间戳值低于上海时间戳，则必须使用 ExecutionPayloadV1，
> - 如果时间戳值大于或等于上海时间戳，则必须使用 ExecutionPayloadV2，
> - 如果在方法调用中使用了错误的结构版本，客户端软件必须返回 -32602: Invalid params 错误。

```mermaid
sequenceDiagram
Title: Block Validation Failed: Wrong ExecutionPayload Version
Note over CL: Receive new beacon block
Note over CL: Extract  ExecutionPayload  from block
CL -> EL: engine_newPayloadV2(ExecutionPayload)
Note over EL: Wrong \n ExecutionPayload version
EL --> CL: -32602: Invalid params
```

## 整合

现在，这是一个图表，显示了验证器节点的完整生命周期。 这里需要注意的是相对于 slot 开始或结束的调用的时机。

即使未选择验证器进行提议，对带有 `PayloadParams` 的 `engine_forkchoiceUpdatedV2` 的调用也可能看起来很奇怪。 这是验证器可以进行的一种优化，可以有更多的时间来构建区块（因此，构建一个更有利可图的区块）。

```mermaid
sequenceDiagram
 title Validator lifetime
 Note over CL, EL: Node is started
 CL->>EL: engine_exchangeCapabilities(engine methods supported by CL)
 EL-->>CL: engine methods supported by EL
 CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
 Note right of EL: I don't have all the necessary data available, syncing
 EL-->>CL: {payloadStatus: {status: SYNCING, ...}, payloadId: null}
 Note over CL, EL: ...
 Note right of EL: Sync is completed
 CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
 EL-->>CL: {payloadStatus: {status: VALID, ...}, payloadId: null}
 Note over CL, EL: Slot where validator doesn't have to propose starts
 CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
 EL-->>CL: {payloadStatus: {status: VALID, ...}, payloadId: null}
 Note over CL: Receive new beacon block
 Note over CL: Extract ExecutionPayload from block
 CL->>EL: engine_newPayloadV2(ExecutionPayload)
 Note right of EL: All requirements are met and the payload is considered valid
 EL-->>CL: {status: VALID, ...}
 CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
 EL-->>CL: {payloadStatus: {status: VALID, ...}, payloadId: buildProcessId}
 Note right of EL: Start building execution_payload
 Note over CL, EL: Slot where validator doesn't have to propose ends
 Note over CL, EL: Slot where validator has to propose starts
 CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
 EL-->>CL: {payloadStatus: {status: VALID, ...}, payloadId: null}
 Note over CL: Fill BeaconBlock up to execution_payload
 CL->>EL: engine_getPayloadV2(PayloadId)
 EL-->>CL: {executionPayload, blockValue}
 Note over CL: Put the ExecutionPayload on the BeaconBlock
 Note over CL: Compute state_root
 Note over CL: Propagate block
 Note over CL, EL: Slot where validator has to propose ends
 Note over CL, EL: More slots of both types would happen again until the node is shutdown
```

>- 原文链接： [hackmd.io/@danielrachi/e...](https://hackmd.io/@danielrachi/engine_api)
>- 登链社区 AI 助手，为大家转译优秀英文文章，如有翻译不通的地方，还请包涵～

尽管它很重要，但在学习 Engine API 时，除了 Engine API 规范之外，很难找到其他资源。

本文是我的 EPF 项目的一部分。

考虑事项

这是基于上海规范的。
验证器软件被视为共识层客户端的一部分。
这里的每个流程都假定验证器在本地构建区块。
如果你只想要渲染后的图表，可以在这里找到它们。

接口函数汇总

以下是我们将在整个过程中遇到的函数的简要说明：

engine_exchangeCapabilities：用于交换每个客户端支持的 Engine API 方法。
engine_forkchoiceUpdatedV2：更新执行层客户端的 fork choice。也用于启动 payload 构建过程。
engine_getPayloadV2：用于从过去的 engine_forkchoiceUpdatedV2 调用中启动的构建过程中检索 execution_payload。
engine_newPayloadV2：共识层客户端使用它来将 execution_payload 发送到执行层客户端以进行验证。

节点启动

当你运行命令来启动信标节点时，会调用两个 Engine API 端点：engine_exchangeCapabilities 和 engine_forkchoiceUpdatedV2。

理想情况下，执行层客户端 (EL) 和 共识层客户端 (CL) 之间的通信如下：

sequenceDiagram
Title: Node Startup, Success
CL -> EL: engine_exchangeCapabilities(engine methods supported by CL)
EL --> CL: engine methods supported by EL
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
EL --> CL: {payloadStatus: {status: VALID, ...}, payloadId: null}

请注意 engine_forkchoiceUpdatedV2 的第二个参数是如何为空的。这告诉 EL 不要启动 payload 构建过程。

EL 正在同步

无法保证两个客户端会同时完成同步。因此，当 EL 仍在同步时，CL 可能会调用一个端点，这会导致以下情况：

sequenceDiagram
Title: Node Startup, EL is Syncing
CL -> EL: engine_exchangeCapabilities(engine methods supported by CL)
EL --> CL: engine methods supported by EL
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
Note over EL: I don't have all the necessary data available
EL --> CL: {payloadStatus: {status: SYNCING, ...}, payloadId: null}

区块构建

当选择一个验证器来提议一个区块时，两个客户端之间的理想通信如下：

sequenceDiagram
Title: Block Building, Success
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to  execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
EL --> CL: {payloadStatus: {status: VALID, ...}, payloadId: buildProcessId}
Note over EL: Build execution_payload
CL -> EL: engine_getPayloadV2(PayloadId)
EL --> CL: {executionPayload, blockValue}
Note over CL: Put the ExecutionPayload on the BeaconBlock
Note over CL: Compute state_root
Note over CL: Propagate block

请注意，这次在调用 engine_forkChoiceUpdatedV2 时，将 PayloadAttribues 作为第二个参数传递。然后，payloadId 是响应的一部分，并且 payload 构建过程开始。

让我们看看这个过程如何失败。

`engine_forkchoiceUpdatedV2` 失败

`forkchoiceState.headBlockHash` 引用的 payload 无效

forkchoiceState 结构体有一个名为 headBlockHash 的字段。在更新其 fork choice 之前，EL 必须检查 headBlockHash 引用的 payload 是否有效。定义 payload 有效性的过程在 Engine API Paris 规范这里中定义。

如果此过程得出结论，引用的 payload 无效，则会发生以下情况：

sequenceDiagram
Title: Block building fails, INVALID payload
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: Start payload validation process
Note over EL: Payload is invalid
EL --> CL: {payloadStatus: {status: INVALID, ...}, payloadId: null}

无效的 `PayloadAttributes`

与 ForkChoiceState 需要满足某些条件才能被认为是有效的一样，PayloadAttributes 必须满足一些要求才能有效。

来自 engine_forkchoiceUpdatedV1 规范的第 7 点：

客户端软件必须确保 payloadAttributes.timestamp 大于 forkchoiceState.headBlockHash 引用的区块的时间戳。如果未满足此条件，客户端软件必须以 -38003: Invalid payload attributes 响应，并且不得开始 payload 构建过程。在这种情况下，forkchoiceState 更新不得回滚。

sequenceDiagram
Title: Block Building Fails, Invalid PayloadAttributes
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: PayloadAttributes is not valid
EL --> CL: -38003: Invalid payload attributes

错误的 `PayloadAttributes` 版本

除了有效之外，PayloadAttributes 需要是正确的版本。

来自 engine_forkchoiceUpdatedV2 规范：

PayloadAttributesV1 必须用于构建时间戳值低于上海时间戳的 payload，

PayloadAttributesV2 必须用于构建时间戳值大于或等于上海时间戳的 payload，

如果在方法调用中使用了错误的结构版本，客户端软件必须返回 -32602: Invalid params 错误。

如果此检查失败，则会发生以下情况：

sequenceDiagram
Title: Block Building Fails, Wrong PayloadAttributes Version
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to  execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: Wrong PayloadAttributes version
EL --> CL: -32602: Invalid params

`ForkChoiceState` 无效

作为 FCU 调用参数传递的 ForkChoiceState 需要满足某些条件才能被认为是有效的。这些条件在 engine_forkchoiceupdatedV1 规范的第 6 点中说明：

如果 forkchoiceState.headBlockHash 引用的 payload 是 VALID，并且 forkchoiceState.finalizedBlockHash 或 forkchoiceState.safeBlockHash 引用的 payload 不属于 forkchoiceState.headBlockHash 定义的链，则客户端软件必须返回 -38002: Invalid forkchoice 状态错误。

sequenceDiagram
Title: Block Building Fails, Invalid ForkChoiceState
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: ForkChoiceState is not valid
EL --> CL: -38002: Invalid forkchoice state

EL 正在同步

与节点启动中相同。

sequenceDiagram
Title: Block Building Fails, EL is Syncing
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
Note over EL: I don't have all the necessary data available
EL --> CL: {payloadStatus: {status: SYNCING, ...}, payloadId: null}

`getPayloadV2` 失败

在成功的 FCU 调用之后，EL 开始构建 payload 并将 PayloadId 返回给 CL。然后，CL 可以使用此 PayloadId 来请求 payload。当然，如果 CL 调用尝试使用错误的 ID 检索 payload，则 EL 会返回错误。

sequenceDiagram
Title: Block Building Fails, Unknown Payload
Note over CL: Validator is assigned to propose
Note over CL: Fill BeaconBlock up to execution_payload
CL -> EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
EL --> CL: {payloadStatus: {status: VALID, ...}, payloadId: buildProcessId}
Note over EL: Build \n execution_payload
CL -> EL: engine_getPayloadV2(PayloadId)
Note over EL: There is no build \n process with that ID
EL --> CL: -38001: Unknown payload

区块验证

在本节中，对 engine_forkChoiceUpdatedV2 的调用不像其他流程中那样明确。请记住，节点应在每个 slot 开始时运行 FCU。因此，此处的任何流程都假定 EL 在最新的 fork choice 上运行。

如果一切顺利，节点会确定一个区块是 有效、无效或已接受。

我制作了一个流程图 , 如上图，解释了 EL 如何处理 engine_newPayloadV2。

VALID

正如 engine_newPayloadV1 规范所说（这部分对于 newPayloadV2 保持不变）：

客户端软件必须以下列方式响应此方法调用：

…

如果在处理调用时已完全验证了 payload，则使用从 payload 验证过程中获得的 payload 状态

因此，对于 newPayloadV2 返回 VALID，被验证的 payload 必须在到达验证过程之前通过所有检查，然后在验证过程中必须被认为是有效的。

sequenceDiagram
Title: Block Validation, VALID
Note over CL: Receive new beacon block
Note over CL: Extract ExecutionPayload \n from block
CL -> EL: engine_newPayloadV2(ExecutionPayload)
Note over EL: All requirements are \n met and the payload is \n considered valid
EL --> CL: {status: VALID, ...}

INVALID

对于 engine_newPayloadV2 返回 invalid，可能会发生两件事：

blockHash 无效，如 newPayloadV1 规范的 (1) 中定义的那样。（在 newPayloadV2 的规范中，声明 INVALID_BLOCK_HASH 状态值被 INVALID 取代。）
验证过程得出结论，payload 无效。

sequenceDiagram
title: Block Validation, INVALID
Note over CL: Receive new beacon \n block
Note over CL: Extract \n ExecutionPayload \n from block
CL -> EL: engine_newPayloadV2(ExecutionPayload)
Note over EL: BlockHash is invalid \n OR \n validation process concludes \n payload is invalid
EL --> CL: {status: INVALID, ...}

SYNCING

与节点启动和区块构建中相同。

sequenceDiagram
Title: Block Validation Failed, Syncing EL
Note over CL: Receive new beacon \n block
Note over CL: Extract \n ExecutionPayload \n from block
CL -> EL: engine_newPayloadV2(ExecutionPayload)
Note over EL: I don't have all the \n necessary data available
EL --> CL: {status: SYNCING, ...}

Shallow State 客户端

这种类型的客户端仅保存一个版本的世界状态：规范链头部之后的 post-state 。 Erigon 是这种客户端的一个例子。

假设其中一个客户端正在运行链 A 并在 FCU 调用中获取链 B。他们只会知道链 A 的状态，并且必须验证链 B 上的所有区块，然后才能完全验证。

在这种情况下，响应将为 VALID 或 INVALID。

sequenceDiagram
Title: Block Validation, Shallow State Client
Participant CL
Participant EL (shallow)
Note over EL (shallow): Last FCU nominated \n a non-canonical chain \n (chain B)
Note over CL, EL (shallow): Validate all blocks on Chain B
Note over CL: Receive new beacon \n block
Note over CL: Extract \n ExecutionPayload \n from block
CL -> EL (shallow): engine_newPayloadV2(ExecutionPayload)
EL (shallow) --> CL: {status: VALID, ...} OR {status: INVALID, ...}

ACCEPTED

这是 shallow-state 客户端收到非规范区块的情况。

在前面的示例中，这将意味着当它在运行链 A 时，它会获得链 B 的区块（在 FCU 调用之前）。

sequenceDiagram
Title: Block Validation, ACCEPTED
Participant CL
Participant EL (shallow)
Note over CL: Receive new beacon  block
Note over CL: Extract ExecutionPayload from block
CL -> EL (shallow): engine_newPayloadV2(ExecutionPayload)
Note over EL (shallow): Payload is \n non-canonical
EL (shallow) --> CL: {status: ACCEPTED, ...}

验证失败

在这种情况下，此过程可能会失败。

错误的 `ExecutionPayload` 版本

非常类似于在区块构建中使用错误的 PayloadAttributes 版本引起的错误。我们尝试验证的 ExecutionPayload 的版本必须与上海时间戳一致。

如果时间戳值低于上海时间戳，则必须使用 ExecutionPayloadV1，

如果时间戳值大于或等于上海时间戳，则必须使用 ExecutionPayloadV2，

如果在方法调用中使用了错误的结构版本，客户端软件必须返回 -32602: Invalid params 错误。

sequenceDiagram
Title: Block Validation Failed: Wrong ExecutionPayload Version
Note over CL: Receive new beacon block
Note over CL: Extract  ExecutionPayload  from block
CL -> EL: engine_newPayloadV2(ExecutionPayload)
Note over EL: Wrong \n ExecutionPayload version
EL --> CL: -32602: Invalid params

整合

现在，这是一个图表，显示了验证器节点的完整生命周期。这里需要注意的是相对于 slot 开始或结束的调用的时机。

即使未选择验证器进行提议，对带有 PayloadParams 的 engine_forkchoiceUpdatedV2 的调用也可能看起来很奇怪。这是验证器可以进行的一种优化，可以有更多的时间来构建区块（因此，构建一个更有利可图的区块）。

sequenceDiagram
    title Validator lifetime
    Note over CL, EL: Node is started
    CL->>EL: engine_exchangeCapabilities(engine methods supported by CL)
    EL-->>CL: engine methods supported by EL
    CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
    Note right of EL: I don't have all the&lt;br/>necessary data available,&lt;br/>syncing
    EL-->>CL: {payloadStatus: {status: SYNCING, ...}, payloadId: null}
    Note over CL, EL: ...
    Note right of EL: Sync is completed
    CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
    EL-->>CL: {payloadStatus: {status: VALID, ...}, payloadId: null}
    Note over CL, EL: Slot where validator doesn't have to propose starts
    CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
    EL-->>CL: {payloadStatus: {status: VALID, ...}, payloadId: null}
    Note over CL: Receive new&lt;br/>beacon block
    Note over CL: Extract&lt;br/>ExecutionPayload&lt;br/>from block
    CL->>EL: engine_newPayloadV2(ExecutionPayload)
    Note right of EL: All requirements&lt;br/>are met and the&lt;br/>payload is considered&lt;br/>valid
    EL-->>CL: {status: VALID, ...}
    CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, PayloadAttributes)
    EL-->>CL: {payloadStatus: {status: VALID, ...}, payloadId: buildProcessId}
    Note right of EL: Start building&lt;br/>execution_payload
    Note over CL, EL: Slot where validator doesn't have to propose ends
    Note over CL, EL: Slot where validator has to propose starts
    CL->>EL: engine_forkchoiceUpdatedV2(ForkchoiceState, null)
    EL-->>CL: {payloadStatus: {status: VALID, ...}, payloadId: null}
    Note over CL: Fill BeaconBlock&lt;br/>up to&lt;br/>execution_payload
    CL->>EL: engine_getPayloadV2(PayloadId)
    EL-->>CL: {executionPayload, blockValue}
    Note over CL: Put the&lt;br/>ExecutionPayload&lt;br/>on the BeaconBlock
    Note over CL: Compute state_root
    Note over CL: Propagate block
    Note over CL, EL: Slot where validator has to propose ends
    Note over CL, EL: More slots of both types would happen again until the node is shutdown

原文链接： hackmd.io/@danielrachi/e...

登链社区 AI 助手，为大家转译优秀英文文章，如有翻译不通的地方，还请包涵～

本文参与登链社区写作激励计划，好文好收益，欢迎正在阅读的你也加入。

以太坊 Engine API：可视化执行层和共识层之间通信流程

考虑事项

接口函数汇总

节点启动

EL 正在同步

区块构建

`engine_forkchoiceUpdatedV2` 失败

`forkchoiceState.headBlockHash` 引用的 payload 无效

无效的 `PayloadAttributes`

错误的 `PayloadAttributes` 版本

`ForkChoiceState` 无效

EL 正在同步

`getPayloadV2` 失败

区块验证

VALID

INVALID

SYNCING

Shallow State 客户端

ACCEPTED

验证失败

错误的 `ExecutionPayload` 版本

整合

0 条评论

文章目录

以太坊 Engine API：可视化执行层和共识层之间通信流程

考虑事项

接口函数汇总

节点启动

EL 正在同步

区块构建

engine_forkchoiceUpdatedV2 失败

forkchoiceState.headBlockHash 引用的 payload 无效

无效的 PayloadAttributes

错误的 PayloadAttributes 版本

ForkChoiceState 无效

EL 正在同步

getPayloadV2 失败

区块验证

VALID

INVALID

SYNCING

Shallow State 客户端

ACCEPTED

验证失败

错误的 ExecutionPayload 版本

整合

0 条评论

文章目录

`engine_forkchoiceUpdatedV2` 失败

`forkchoiceState.headBlockHash` 引用的 payload 无效

无效的 `PayloadAttributes`

错误的 `PayloadAttributes` 版本

`ForkChoiceState` 无效

`getPayloadV2` 失败

错误的 `ExecutionPayload` 版本
