ZKStack 跨链架构内幕 — 第一部分：Merkle 树层级结构的深度剖析

简介

这个分为两部分的文章系列探讨了即将到来的 ZKStack 协议升级的技术结构，该升级引入了一个 ZKChain 生态系统，该生态系统能够轻松创建新的 rollup ZKChain，内置跨链功能，并通过在另一个 ZKChain 而不是 L1 上进行结算来降低结算成本。 第一部分描述了三个关键的 Merkle 树实现，这些实现构成了 ZKChain 生态系统中安全跨层通信的支柱，即 L2ToL1LogsTree、ChainTree 和 SharedTree。

第二部分阐述了这种树层次结构最重要的用例，即一个 ZKChain 在另一个 ZKChain 上结算，而不是直接在 L1 上结算，方法是为其跨链代币转账构建递归证明。

这个分为两部分的文章系列描述了截至撰写本文时的 ZKChain 生态系统的当前状态及其内部程序。随着生态系统的发展，所描述的某些功能将来可能会更新。

第一部分：树的形状

让我们深入研究这些支持生态系统的关键树数据结构的细节。对于每棵树，我们系统地探讨它的：

• 叶子 (leaves)：构成树的内容
• 大小 (size)：它有多大以及如何增长
• 根 (root)：根如何使用以及它位于何处。

有用的术语 (Useful Terminology)

• ZKChains：生态系统中的任何 rollup 链都被视为 ZKChain。ZKChain 可以在以太坊（L1）网络上结算，也可以在另一个 ZKChain 上结算。仅在本系列的下一部分，我们将考虑一个 ZKChain 在另一个特殊的 ZKChain 上结算，而不是在 L1 上结算。
• 结算层 (Settlement Layer)：ZKChain 提交、验证和最终确定批次的网络。对于某些链来说，这是以太坊（L1），而对于其他链来说，结算层可能是另一个 ZKChain。目前，唯一被列入白名单作为结算层的 ZKChain 是 Gateway ZKChain。我们将在本系列的下一部分进一步探讨 Gateway 链。
• 批次 (Batch)：ZKChain 的批次包含来自一个或多个 L2 区块的链的交易，以及在这些区块内产生的任何其他信息，这些信息是重建结算层上的 ZKChain 状态所必需的。
• DiamondProxy：ZKsync 生态系统中每个 ZKChain 的一组智能合约，它支持结算并允许在保持存储布局的同时进行升级。ZKChain 的状态，例如批次的 merkle 根，保存在其结算层上的 DiamondProxy 中。

在第一部分中，我们从相对于其结算层的通用角度描述这些树。在这里，我们使用 L2 来指代通用的 ZKChain，使用 L1 来指代其结算层。

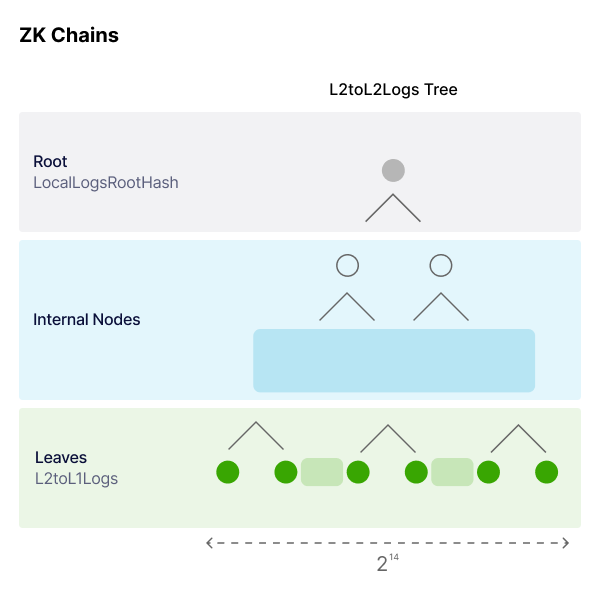

L2ToL1LogsTree

这棵树由每个已提交批次的所有从 L2 发起的跨链交易组成。因此，每个批次都有自己的 L2ToL1LogsTree。它在每个 L2 链上构建，其中包含 L2 交易产生的、应通知 L1 的日志。 无论 ZKChain 是在 L1 上还是在另一个 ZKChain 上结算，或者它本身是否是结算层，所有 ZKChain 的 L2ToL1LogsTree 的构造方式都相同。

叶子 (Leaves)：L2ToL1Log

L2ToL1Log 叶子由每个批次的 L2 交易的消息或日志形成，包括但不限于：

• L1 到 L2 TX 执行状态 (L1-to-L2 TX Execution Status)：当 L1 到 L2 交易成功或失败时，会记录日志。如果失败，这些日志可以帮助用户恢复失败的 L1 到 L2 代币转账。
• L2 到 L1 代币提款 (L2-to-L1 Token Withdrawals)：当发起 L2 到 L1 提款时，会创建一个日志，例如提款原生代币。这也适用于从 L2AssetRouter 或 L2LegacyBridge 提款。 这些日志有助于在 L1 上完成提款，以完成 L2 到 L1 的代币桥接。
• 协议升级 (Protocol Upgrades)：当 L2 合约进行协议升级时，日志有助于更新 L1 链存储变量，确保升级得到反映。
• 字节码发布 (Bytecode Publication)：新部署的合约的压缩或未压缩的字节码使用 L2ToL1Logs 发布在 L1 上。 这有助于在从 L1 上发布的状态差异重建 L2 状态时实现数据可用性。

一般来说，不需要 L1 通信的常规 L2 交易不包括在 L2ToL1Logs 中。 相反，L2 状态差异发布在 L1 上，以确保数据可用性。

大小 (The Size)：16_384

这棵树具有 2^14 的固定大小 个叶子，这使得它异常大，高度为 14 层。 但它可能非常稀疏，这意味着有很多空叶子。 在这种情况下，它的构造需要用默认值 填充它，表示一个空叶子。 因此，这棵树有足够的空间用于未来的高吞吐量链。

根 (The Root)：LocalLogsRootHash

通过以通常的方式哈希 L2ToL1LogsTree merkle 树，可以得到局部根，称为 LocalLogsRootHash，它由 16_384 个叶子构造而成。

请注意，正如本系列的下一部分将解释的那样，这不是在发布批次时提交到结算层的根。 为了获得批次的根，LocalLogsRootHash 进一步与 sharedTree 的根在右侧连接，以生成 fullRootHash。（sharedTree 的面纱将在下面很快被揭开。）

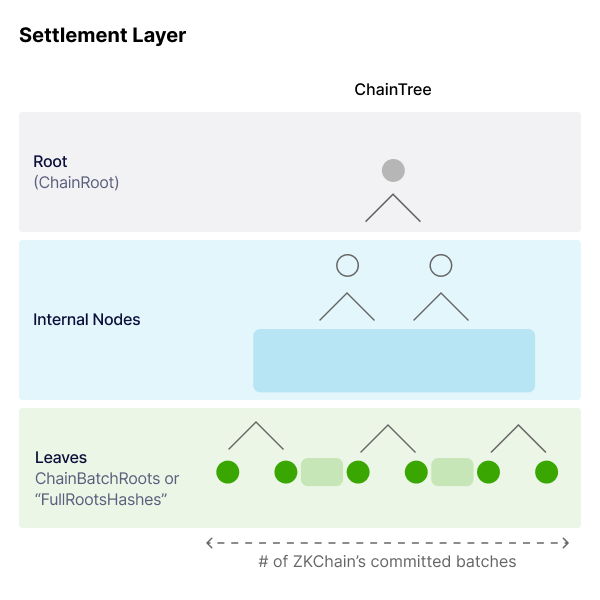

ChainTree

当创建一个新的 ZKChain 时，它的 ChainTree 在 L1 上的 MessageRoot 合约以及 ZKChain 的结算层（如果它与 L1 不同）中启动。每个 ZKChain 都有自己的 ChainTree。

尽管 MessageRoot 合约在所有 L2 ZKChain 的创世块处强制部署，但只有结算层才拥有非平凡的 ChainTree（以及 SharedTree，我们稍后会看到）。 与 L2toL1LogsTree 不同，链的 ChainTree 不位于其自身链上，而是位于其结算层的 MessageRoot 合约中。

通常，结算层负责跟踪每个在其上结算的 ZKChain 的最新 ChainTree。 它的目的是将有关成功结算批次的所有信息提交到单个根哈希中。

叶子 (Leaves)：chainBatchRoot

当来自该 ZKChain 的新批次在结算层结算时，ZKChain 的 ChainTree 会增长一个新叶子。 因此，这棵树代表了从 L2 到 L1 的所有成功执行的批次的记录。这棵树使用 DynamicIncrementalMerkle.Byte32PushTree 数据结构表示。

构造叶子的方法是，首先将来自每个批次的已提交根，即 fullRootHash（即 L2toL1LogsTree 和 SharedTree 的根的连接），加上前缀 BATCH_LEAF_PADDING，然后加上后缀相应的 batchNumber，然后再将其全部哈希为大小为 32 字节的适当叶子。

大小 (The Size)

与具有固定大小的 L2ToL1LogsTree 不同，ChainTree 是一种动态结构，它随着链的结算层上每个新执行的批次而递增增长。树的叶子总数等于已在该层结算的批次数。但是，如果一条链已从一个结算层迁移到另一个结算层，则这棵树会分裂。当一条链迁移回来时，先前停滞的 ChainTree 将继续增长。因此，如果发生迁移，则 ChainTree 的叶子的索引可能与其批号不对应。

动态性质使其能够有效地适应链的实际吞吐量，而无需预定的空间分配。

根 (The Root)：chainRoot

通过以通常的方式哈希 ChainTree 叶子，可以得到 chainRoot。对于每个结算 ZKChain，每当执行一个新批次时，此根都会更新，并立即用于更新 SharedTree 的相应叶子。

SharedTree

SharedTree 中的每个叶子都对应于一个结算 ZKChain 的 ChainTree 根。SharedTree 位于 MessageRoot 合约中，这意味着与所有结算 ZKChain 的 ChainTrees 所在的合约相同。请注意，与 ChainTree 类似，虽然所有 ZKChain 共享相同的设计并具有 SharedTree，但只有结算层的 SharedTree 是非平凡的。不充当结算层的 ZKChain 将只暴露一个表示默认 SharedTree 的根。

SharedTree 的目的是将所有结算 ZKChain 的 ChainTrees 中包含的所有批次信息提交到单个根哈希中。

叶子 (Leaves)：chainRoot

当一个新的 ZKChain 首次添加或迁移到该层时，结算层的 SharedTree 会长出一个新的叶子。每个叶子对应于一条链。这棵树使用 FullMerkle.FullTree 数据结构表示，该数据结构将所有叶子和节点值保存在存储中。

每个叶子都由 哈希 带有其 chainId 的 chainRoot 的填充版本形成，称为 ChainIdLeaf。 每次 ZKChain 的 ChainTree 根更新时（即，每当结算一个批次时），它在 SharedTree 中的相应叶子都会更新。

大小 (The Size)

除非添加新的 ZKChain，否则 SharedTree 的大小不会增长。 随着每个新批次的结算，ShareTree 保持其大小，但会更新其根。 因此，与 ChainTree 的大小相比，SharedTree 的预期大小较小，并且上限为 100 的最大值。 请注意，在非结算层中，SharedTree 本质上是空的。

根 (The Root)：aggregatedRoot

对任何结算 ChainTree 的每次更新都会触发对 aggregatedRoot 的相应更新。 在不是结算层的 ZKChain 上，aggregatedRoot 始终是使用其自身的 chainId初始化的默认哈希。 但是，在列入白名单的结算层上，这是对所有在该处结算的 ZKChain 的整个交易历史的承诺。

结论

这三个 Merkle 树共同构成了一个复杂的密码体系结构，可确保 ZKChain 及其结算层之间的安全、可验证的通信。

在第二部分中，我们将探讨当 ZKChain 在另一个 ZKChain 上结算时，这种分层结构最重要的应用，即所谓的 Gateway 链，它是目前唯一列入白名单的结算层。 我们将说明如何为跨链代币转账的具体用例构建递归证明。
