详解Solidity合约数据存储布局

以太坊所设计的合约数据存储模型，并非常见方式。 因此，即使你身为程序员在理解存储模型时也会觉得新奇。 以太坊合约是经过 EVM 执行后，将从 KV 数据库中读写。这和常见的编程语言的内存数据模型差异很大。 这是因为合约在执行后必须方便存储到KV 数据库，也需要能拥有引用指针访问数据能力。 在主流编程语言中，数据的访问都可以通过指针访问，在以太坊中，访问数据是需要从 KV 数据中实时读取，因此在访问前必须知道某个数据确切的存储位置。 如何读写数据是由合约编译器决定，和 EVM 无关。这里我们讨论以太坊 Solidity 智能合约编程语言所设计的数据存储模型。

Solidity 合约数据存储采用的是为合约每项数据指定一个可计算的存储位置，数据存在容量为2256超级数组中，数组中每项数据的初始值为 0。 你不用担心存储会占用太多空间，实际上存储是稀疏的。在存储到 KV 数据库中时只有非零(空值)数据才会被写入。

以太坊数据存储

每个插槽可存储 32 字节数据：

当某项数据超过 32 字节，则需要占用多个连续插槽(data.length/32)。 因此，当数据长度是已知时，则存储位置将在编译时指定存储位置，而对于长度不确定的类型（如 动态数组、字典）则按一定规则计算存储位置。

2256是一个超级大的数字，足够容量合约需要任意大小的存储。

2256是一个超级大的数字，等于232 * 8，而 232 约等于40 亿。 如果你无法直观理解的的话，可以做一个比较：地球上的沙子总数量大约为“7.5 * 1015”， 而2256等于1.158*1077，相当于五倍多的全地区沙子总量。

定长数据存储

在 Solidity 语言中，一部分的值类型所需要占用的存储是确定的。 比如布尔类型，只需要占用一字节，uint16 只需要占用 2 字节。 Solidity 编译器在编译合约时，将严格的根据定义顺序，依次给他们设定存储位置。

pragma solidity >0.5.0;

contract StorageExample {
    uint8  public a = 11;
    uint256 b=12;
    uint[2] c= [13,14];

    struct Entry {
        uint id;
        uint  value;
    }
    Entry d;
}

上面合约中，有定义 a、b、c、d 四个存储字段。a、b 分配在 0，1位置。 而字段 c 是定长 2 且元素类型是 uint，需要用 32 字节存储一个元素，一共需要占用两个插槽 2和 3。 字段 d 是一个结构类型数据，其中 Entry 的数据长度也是确定的 64 字节，因此字段 d 也占用两个插槽 4 和 5。

当数据类型是值类型（固定大小的值）时，编译时将严格根据字段排序顺序，给每个要存储的值类型数据预分配存储位置。 相当于已提前指定了固定不变的数据指针。

部署上面合约，根据合约地址可以直接通过eth_getStorageAt(contractAddress,slot)API 获取存储数据。

var contractAddr="0xe700184a875390d7c98371769315E9A2504Ad556"; # 我部署上方合约的合约地址。
for(i=0;i<6;i++){
    console.log(web3.eth.getStorageAt(contractAddr,i))
}
// 输出
0x000000000000000000000000000000000000000000000000000000000000000b
0x000000000000000000000000000000000000000000000000000000000000000c
0x000000000000000000000000000000000000000000000000000000000000000d
0x000000000000000000000000000000000000000000000000000000000000000e
0x0000000000000000000000000000000000000000000000000000000000000000
0x0000000000000000000000000000000000000000000000000000000000000000

上面是根据存储位置遍历合约的所有存储， 存储到 DB 的数据是十六进制，我们可以直接使用工具类函数转换数据。

web3.toBigNumber(web3.eth.getStorageAt(contractAddr,0))
// 输出： 11

但如果数据长度是不确定的呢？如数组、Map等，或者说数据仅需要占用 1 字节呢？如 bool值。 在存储模型中有包含一点规则来定义存储布局。

注意，本文脚本运行在 geth 控制台中，和 NodeJs 运行有所差异。geth 控制台中有修改 web3 方法定义。

如何快速跑一个开发环境？

  1. 下载 geth 安装 https://geth.ethereum.org/downloads/
  2. 命令行运行开发节点： ./geth --dev --rpc --rpccorsdomain "*" console
  3. 打开 https://remix.ethereum.org/ 编写合约
  4. 修改 remix IDE 的连接环境，选择后，直接点击确定即可。 20191107162515.png
  5. 此时，remix 已经连接到第二步运行的 geth 中。

紧凑存储

一大部分值类型实际上不需要用到 32 字节，如布尔型、uint1 到 uint256。 为了节约存储量，编译器在发现所用存储不超过 32 字节时，将会将其和后面字段尽可能的存储在一个存储中。

pragma solidity >0.5.0;

contract StorageExample2 {
    uint256 a = 11; // 插槽 0
    uint8 b = 12; // 插槽1，1 字节
    uint128 c = 13; // 插槽1，16 字节
    bool d = true; // 插槽1，1 字节
    uint128 e =  14;//插槽2
}

上面合约总共使用 3 个插槽存储数据。

  • 字段 a 需要 32 字节占用 1 个插槽，存于插槽 0 中。
  • b 只需要 1 字节，存于插槽 1 中。
  • 因为 插槽 1 还剩余 31 字节可用，而 c 只需要 16 字节，因此 c 也可以存储在插槽 1 中。
  • 此时，插槽 1 剩余 15 字节，可以继续存放 d 的一字节。
  • 插槽 1 还剩余 14 字节，但是 e 需要 16 字节存储，插槽 1 已不能容纳 e。需将 e 存放到下一个插槽 2 中。

合约的存储布局

上图是合约的存储布局，被紧凑地存放在插槽 1 中的 b、c、d 他们将依次从右往左存储于插槽 1 中。读取插槽 1 中的数据得到 data 为：

0x0000000000000000000000000000010000000000000000000000000000000d0c

如果希望得到b、c、d 的值，则需要进行分割读取。data 是一串 Hex 字符串，两个字符代表一个字节。

data = web3.eth.getStorageAt(contractAddr,1);
b = parseInt(data.substr(66-1*2,1*2),16);
c = parseInt(data.substr(66-1*2-16*2,16*2),16);
d = parseInt(data.substr(66-1*2-16*2-1*2,1*2),16);

鉴于这种紧凑存储原则，有效降低了存储占用。而因以太坊存储是昂贵的，因此为了降低存储占用， 你在编写合约时，记得注意字段的定义顺序。

比如在合约中的结构类型字段，依次是 uint256、uint8和 uint8，占用两个插槽。如果你定义成： age、id、sex 顺序，则将占用 3 个插槽。

contract StorageExample3 {
    struct User {
        uint256 id;
        uint8 age;
        uint8  sex
    }
}

但这种机制也引发了另一个问题。因为以太坊虚拟机每次读取数据都是 32 字节，当你的数据小于 32 字节时需要更多的指令操作才能将所需值取出。 如上面实例中，当你取 c 值时，首先要读取插槽 1 的 32 字节数据外，还需要截取 32 字节的中间一小部分。 在使得相比取 32 字节值的数据，需要花费更多的 gas 来获取小于 32 字节的数据。 当然这种开销，相对于更多的存储占用要便宜得多。

动态大小数据存储

当数据大小是不可预知时，无法在编译期直接确定其存储位置。因此 Solidity 在编译动态数字、字典数据时采用的是特定算法。

字符串

字符串 string 和 bytes 实际是一个特殊的 array ，编译器对这类数据有进行优化。如果 string 和 bytes 的数据很短。那么它们的长度也会和数据一起存储到同一个插槽。 具体为：

  1. 如果数据长度小于等于 31 字节， 则它存储在高位字节（左对齐），最低位字节存储 length * 2。
  2. 如果数据长度超出 31 字节，则在主插槽存储 length * 2 + 1， 数据照常存储在 keccak256(slot) 中。

以下面示例说明：

contract StorageExample3 {
   string a  = "我比较短";
   string b  = "我特别特别长，已经超过了一个插槽存储量";
}

合约有两个字段 a 和 b，他们所需要占用的存储各不相同。根据规则一，a 的内容和长度一起存储在插槽 0 中。

data=web3.eth.getStorageAt('0x24aA059A03bC2f1EdC8412f673b6Bd3319A2c5CB',0)
//输出：`0xe68891e6af94e8be83e79fad0000000000000000000000000000000000000018`

a 占用存储 12 (0x18/2) 字节，根据长度可解码 a 的值：

web3.toUtf8( data.substr(2,12*2))

而字段 b 需要占用57 字节 (=web3.fromUtf8(‘我特别特别长，已经超过了一个插槽存储量’).length/2 -1)，已超过 31 字节。 那么将在插槽 1 中存储值 115(= 57 * 2 + 1): “0x0000000000000000000000000000000000000000000000000000000000000073”。 而 b 值起始存储在 keccak256(0x1) 中，需要使用连续两个插槽存储。

调用 SlotHelp 函数 dataSolot(1)，得到 b 字符串的起始存储位置：start=0xb10e2d527612073b26eecdfd717e6a320cf44b4afac2b0732d9fcbe2b7fa0cf6。 而 b 字符串需要两个插槽存储，下一个存储位置是 start +1 。

b1 = web3.eth.getStorageAt('0x0a4Efc37f85023Fae282DE0c885669DaEF02E02A',"0xb10e2d527612073b26eecdfd717e6a320cf44b4afac2b0732d9fcbe2b7fa0cf6")
//0xe68891e789b9e588abe789b9e588abe995bfefbc8ce5b7b2e7bb8fe8b685e8bf
b2 = web3.eth.getStorageAt('0x0a4Efc37f85023Fae282DE0c885669DaEF02E02A',"0xb10e2d527612073b26eecdfd717e6a320cf44b4afac2b0732d9fcbe2b7fa0cf7")
//0x87e4ba86e4b880e4b8aae68f92e6a7bde5ad98e582a8e9878f00000000000000
str = web3.toUtf8(b1+b2.substr(2))

至此，我们已得到完整的 b 字符串值。bytes 也是相同方式，不再复述。

keccak256 是 Solidity 中合约中使用的 sha3 函数，不等同于 web3.sha 。 为了计算方便，我定义了一个 Solot 的帮助类来计算存储位置，具体见文档底部。

动态数组

动态数组 T[] 由两部分组成，数组长度和元素值。在 Solidity 中定义动态数组后，将在定义的插槽位置存储数组元素数量， 元素数据存储的起始位置是：keccak256(slot)，每个元素需要根据下标和元素大小来读取数据。

contract StorageExample4 {

   uint16[] public a =  [401,402,403,405,406];

   uint256[] public b =  [401,402,403,405,406];
}

上面有定义两个数组 a 和 b，都有 5 个相同初始值。 a 和 b 在插槽 0 和 1 上分别存储他们的长度值 5，而数组元素值存储有所不同（紧缩存储）。 因为数组 a 元素宽度(width)是 2 字节，因此一个插槽可以存储 16 个元素，而数组 b 则只能是一个插槽存储一个元素（uint256 需要用 32 字节存储）。

已知:

  • keccak256(0)=0x290decd9548b62a8d60345a988386fc84ba6bc95484008f6362f93160ef3e563
  • keccak256(1)=0xb10e2d527612073b26eecdfd717e6a320cf44b4afac2b0732d9fcbe2b7fa0cf6

如果要获取 a[3] 值，首先确认 a[3]的存储位置:

keccak256(0)+ index* width / 32 = 0x290decd9548b62a8d60345a988386fc84ba6bc95484008f6362f93160ef3e563

可得到插槽中存储的数据:

data=0x0000000000000000000000000000000000000000000001960195019301920191

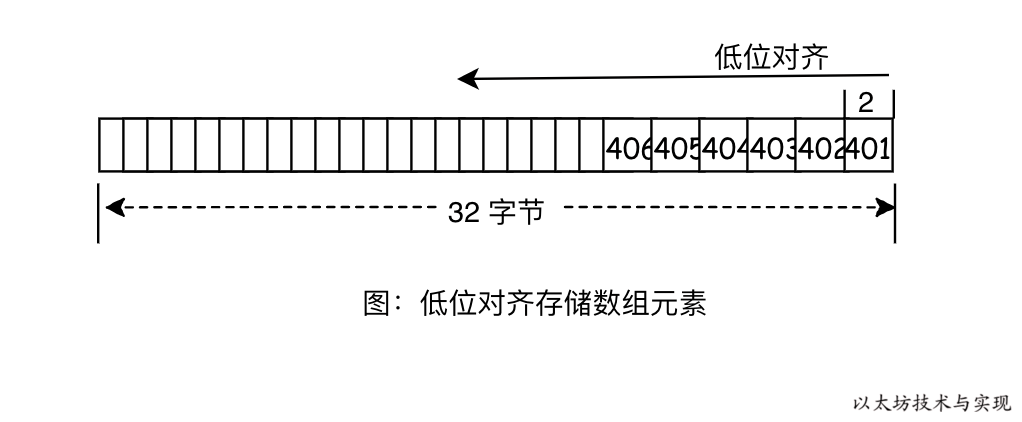

根据第一项以低位对齐(右对齐)的存储方式，可以知道 a[3] 需要向左偏移 index*width= 6 个字节，值为data.substr(32*2+2-3*2*2,2*2)

以太坊技术与实现-图1

同样取值b[3]，因为元素宽度为 32，一个插槽就是存储一个元素。

字典 Mapping

字典的存储布局是直接存储 Key 对应的 value，每个 Key 对应一份存储。一个 Key 的对应存储位置是 keccak256(key.slot)，其中.是拼接符合，实际上编码时进行拼接abi.encodePacked(key,slot); 可直接获得 map[key] 的存储位置。

contract StorageExample5 {
   mappping(uint256 => string) a;

   constructor()public {
       a["u1"]=18;
       a["u2"]=19;
   }
}

如上面示例中，字段 a 定义在 0 插槽，初始化合约时有添加两个key u1 和 u2。那么 u1的存储位置就是： keccak256("u1",0)，u2 存储在 keccak256("u2",0)中。调用 SlotHelp.mappingValueSlotString(0,"u1") (见下) 可计算出存储位置，分别是：

  1. keccak256(“u1”,0) = 0x666a0898319983ee51fdb14dca8cb63a131f53ef02192cda872152628bb15fd7
  2. keccak256(“u2”,0) = 0xb8f3bac818d08a6d5c3fc2cecdc63de9db8e456c49b3877ea67282ec9d7ef62c

取值为：

addr="0xB793D15FF1e9F652D66a58E7C963c4c6766DA193" #部署后的合约地址
web3.eth.getStorageAt(addr,'0x666a0898319983ee51fdb14dca8cb63a131f53ef02192cda872152628bb15fd7')
// Result
// "0x0000000000000000000000000000000000000000000000000000000000000012"
web3.eth.getStorageAt(addr,'0xb8f3bac818d08a6d5c3fc2cecdc63de9db8e456c49b3877ea67282ec9d7ef62c')
// Result
// "0x0000000000000000000000000000000000000000000000000000000000000013"

思考：为何在合约中无法对 mapping 进行遍历？可在评论中留言。

组合型

当前数据类型不是基础类型时，是进行内部递归处理，遵守上述规则来存储数据的。 比如 结构、map 的值是一个结构等等。下面通过一个稍微复杂的合约来画出合约的存储分布。

pragma solidity >0.5.0;

contract StorageExample6 {
    uint256 a = 11;
    uint8 b = 12;
    uint128 c = 13;
    bool d = true;
    uint128 e =  14;
    uint256[] public array =  [401,402,403,405,406];

    address owner;
    mapping(address => UserInfo) public users;
    string  str="name value";

    struct UserInfo {
        string name;
        uint8 age;
        uint8 weight;
        uint256[] orders;
        uint64[3] lastLogins;
    }

   constructor()public {
       owner=msg.sender;

       addUser(owner,"admin",17,120);
   }

   function addUser(address user,string memory name,uint8 age,uint8 weight) public {
       require(age>0 && age <100 ,"bad age");

       uint256[] memory orders;
       uint64[3] memory logins;

       users[user] = UserInfo({
           name: name, age:    age,  weight:weight,
           orders:orders,  lastLogins:logins
       });
   }
   function addLog(address user,uint64 id1,uint64 id2,uint64 id3) public{
       UserInfo storage u = users[user];
       assert(u.age>0);

       u.lastLogins[0]=id1;
       u.lastLogins[1]=id2;
       u.lastLogins[2]=id3;
   }

   function addOrder(address user,uint256 orderID) public{
       UserInfo storage u = users[user];
       assert(u.age>0);
       u.orders.push(orderID);
   }
   function getLogins(address user) public view returns (uint64,uint64,uint64){
        UserInfo storage u = users[user];
       return  (u.lastLogins[0],u.lastLogins[1],u.lastLogins[2]);
   }
   function getOrders(address user) public view returns (uint256[] memory){
        UserInfo storage u = users[user];
       return  u.orders;
   }
}

Solidity 合约存储布局示例.png

上图是针对上面合约 StorageExample6 而绘制的数据存储布局，基本包括了常见定义的数据存储。你可以根据前面所将的取数方式来尝试部署合约和读取合约数据。 有任何疑问，都可以在下方留言。

思考：通过 keccak256(…) 来确定数据的存储插槽，是否出现重复，导致数据被覆盖？欢迎在评论区留言。

SlotHelp

pragma solidity >0.5.0;


contract SlotHelp {

    // 获取字符串的存储起始位置
    function dataSolot(uint256 slot) public pure returns (bytes32) {
        bytes memory slotEncoded  = abi.encodePacked(slot);
        return  keccak256(slotEncoded);
    }

    // 获取字符串 Key 的字典值存储位置
    function mappingValueSlotString(uint256 slot,string memory key ) public pure returns (bytes32) {
        bytes memory slotEncoded  = abi.encodePacked(key,slot);
        return  keccak256(slotEncoded);
    }
}

参考资料：

  1. https://solidity.readthedocs.io/en/v0.5.10/types.html
  2. https://medium.com/@hayeah/diving-into-the-ethereum-vm-the-hidden-costs-of-arrays-28e119f04a9b

hi 🙂，我录制了《说透以太坊技术》的视频课程，快快上车！
